引言

想开发反病毒引擎，第一步总是对PE文件进行解析，虽然有点落伍，但这是基础，想开发病毒也同理，很多的病毒样本在使用Indirect Syscall + 调用栈欺骗前，都需要动态调用API，这个时候就需要你了解PE文件的结构，通过解析PE文件找到IAT，进而找到PEB来动态获取地址，所以不想学也得学~

本文会介绍从书中学到的部分知识，以及通过C++和汇编分别实现一个PE文件解析器

本篇博客的学习参考罗云彬老师的《Windows环境下32位汇编语言程序设计》，尤其是第17章的“PE文件”

正文

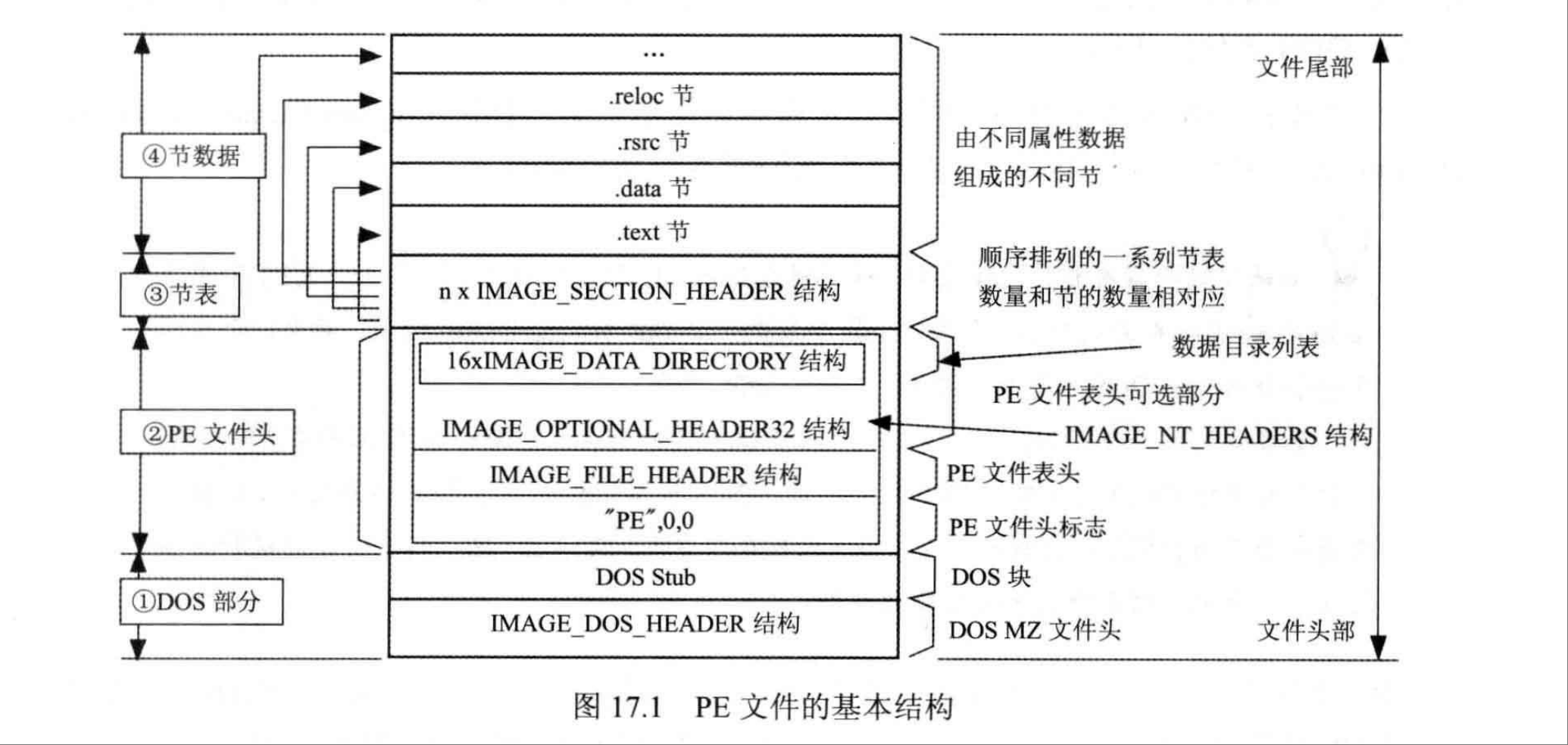

借用一下罗云彬老师的图，PE文件从文件头到文件尾依次是：DOS部分、PE头、节表、节数据
DOS部分：包括DOS标识和DOS代码，为了兼容DOS系统而保留的部分
PE头：包括PE标识、PE头、PE可选头
节表：下面节数据的起始位置、大小
节数据：就是代码段、数据段
上面是用通俗的语言描述，在代码中是下面的样子

DOS部分

1
2
3
4
5
IMAGE_DOS_HEADER {
    e_magic    2字节    // DOS标识
    ...
    e_lfanew    4字节    // PE头相对文件头的偏移量
};

常用的就是e_magic和e_lfanew，DOS标识转换成字符就是常见的MZ（MZ是DOS创始人名字的首字符）

PE头

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
IMAGE_NT_HEADERS {
    Signature    4字节    // PE标识
    IMAGE_FILE_HEADER
    IMAGE_OPTIONAL_HEADER32
}

IMAGE_FILE_HEADER {
    Machine                 2字节    // 运行平台
    NumberOfSections        2字节    // 文件的节数目
    TimeDateStamp           4字节    // 文件创建的时间和日期
    ...
    SizeOfOptionalHeader    2字节    // IMAGE_OPTIONAL_HEADER32的大小
    Characteristics         2字节    // 这是一个EXE文件还是DLL文件还是别的类型的文件
}

IMAGE_OPTIONAL_HEADER32 {
    ...
    AddressOfEntryPoint    4字节    // 程序装入内存后从这个地址开始执行
    ImageBase              4字节    // 程序装入内存后在内存中的起始地址，默认起始地址就是调试器中常看到的0x00400000
    SectionAlignment       4字节    // 内存中对齐的最小单位
    FileAlignment          4字节    // 文件中对齐的最小单位
    Subsystem              2字节    // 指定是GUI程序还是CLI程序
    DataDirectory          IMAGE_DATA_DIRECTORY * 16    // 这是一个数组，里面包含16个IMAGE_DATA_DIRECTORY
}

IMAGE_DATA_DIRECTORY {
    VirtualAddress    4字节    // 起始地址
    isize             4字节    // 大小
}

可以看到PE头就复杂多了，上面的结构体和注释已经展示了大部分字段的含义，再补充一下DataDirectory，Windows PE文件中，代码段和数据段是按照装入内存后的属性划分的，装入内存后这段数据是可读可执行，那这段数据在装入内存前就位于代码段，装入内存后这段数据是只读，那这段数据在装入内存前就位于只读数据段，可是问题来了，像导出表、导入表装入内存后都是只读，所以都位于数据段，那我们改如何区分它们呢，就是利用DataDirectory，16个IMAGE_DATA_DIRECTORY，序号是0-15，依次表示

1
2
3
4
5
6
0    导出表
1    导入表
2    资源
...
5    重定位表
...

还需要注意，这里的偏移指的是程序被装载到内存后，在内存中的偏移，由于内存对齐的最小单位和文件对齐的最小单位不同（还有其他因素），内存中的偏移和文件中的偏移并不一致

节表

1
2
3
4
5
6
7
8
9
10
11
12
IMAGE_SECTION_HEADER {
    Name                   8字节    // Byte[8]，8个字节的数组
    union {
        PhysicalAddress    4字节    //
        VirtualSize        4字节    // 被文件对齐和内存对齐前的实际大小
    }
    PointerOfRawData       4字节    // 在文件中相对于文件头的偏移
    SizeOfRawData          4字节    // 被文件对齐后的大小
    VirtualAddress         4字节    // 在内存中相对于内存基址的便宜
    Characteristics        4字节    // 节的各种属性，是否可读、可写、可执行等等
    ...
}

例1，想要计算只读数据段中偏移20个字节的数据A在内存中的地址，假如PE被装载的起始地址是0x00400000，那么A在内存中的地址就是0x00400000+VirtualAddress+20Byte
例2，已知一个RVA，想计算在文件中的偏移地址：
1、通过例1的方式分别得到每个节在内存中的地址，节1在内存中的地址Addr1，节2在内存中的地址Addr2
2、Addr1 <= 0x00400000+VirtualAddress+20Byte < Addr1+VirtualSize，通过这个方式判断A在哪个节中
3、RVA - 对应节的起始地址 + PointerOfRawData就是在文件中的偏移
有人可能会问，节在内存中的大小是经过SectionAlignment对齐的，不等于VirtualSize，为什么是Addr1+VirtualSize，假如VirtualSize是0x523，在内存中经过SectionAlignment是0x1000，从0x523开始到后面都被填充0，所以在比较的时候可以忽略后面的部分，只计算Addr1+VirtualSize

节数据

就是代码段、数据段、只读数据段、等等

导入表

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
IMAGE_IMPORT_DESCRIPTOR {
    union {
        ...
        OriginalFirstThunk    4字节    // 指向包含IMAGE_THUNK_DATA的数组
    }
    ...
    Name1                     4字节    // DLL文件名称
    FirstThunk                4字节    // 指向包含IMAGE_THUNK_DATA的数组
}

IMAGE_THUNK_DATA {
    union {
        ForwarderString    4字节
        Function    4字节
        Ordinal    4字节
        AddressOfData    4字节
    }
}

IMAGE_IMPORT_BY_NAME {
    ...
    Name1    1字节    // 导入函数名称字符串
}

程序要使用的函数及相关信息，存储在导入表中

导入表地址可以从IMAGE_NT_HEADERS中的IMAGE_OPTIONAL_HEADER32中的IMAGE_DATA_DIRECTORY中的索引为5的结构体中的VirtualAddress和isize获取地址偏移和大小，一个DLL对应一个IMAGE_IMPORT_DESCRIPTOR，也就是说有多少个DLL就有多少个IMAGE_IMPORT_DESCRIPTOR，最后以一个值全为0的IMAGE_IMPORT_DESCRIPTOR结构结束，同样，包含IMAGE_THUNK_DATA的数组也是，一个IMAGE_THUNK_DATA对应一个导入函数，最后以一个值全为0的IMAGE_THUNK_DAT结构结束，IMAGE_THUNK_DATA本质上是一个4字节，当最高位为1时，表示函数以序号方式导入，这时4字节的低位就是函数的序号，当最高位为0时，表示函数以名称方式导入，这时4字节的值是一个RVA，指向IMAGE_IMPORT_BY_NAME，IMAGE_IMPORT_BY_NAME中的Name1包含导入函数的名称

导出表

1
2
3
4
5
6
7
8
9
10
IMAGE_EXPORT_DIRECTORY {
    ...
    nName    4字节    // 指向包含文件名字符串的RVA，即使更改了DLL的文件名为Ker.dll，也能从这个字段中获取编译时的DLL文件名Kernel32.dll
    nBase    4字节    // 导出函数的起始序号
    NumberOfFunctions    4字节    // 导出函数的总个数
    NumberOfNames    4字节    // 有名称的导出函数总个数
    AddressOfFunctions    4字节    // 指向包含导出函数地址数组的RVA
    AddressOfNames    4字节    // 指向包含导出函数名称数组的RVA
    AddressOfNameOrdinals    4字节    // 指向包含函数名称序号数组的RVA
}

和导入表相对应，存储要给别的程序使用的函数

重定位表

1
2
3
4
IMAGE_BASE_RELOCATION {
    VirtualAddress    4字节    // 包含要重定位的内存页的起始RVA
    SizeOfBlock       4字节    // 重定位块的长度
}

没有意外的情况下，程序的建议装载地址就是实际装载地址，但是对于EXE文件，如果启用了ASLR（地址空间布局随机化），则实际装载地址会不同，对于DLL文件，如果建议装载地址已经被其他DLL占用了，则实际装载地址会不同，所以需要对代码进行重定位

直接寻址指令的地址 + (实际装载地址 - 建议装载地址)，实际装载地址由Windows装载器提供不用我们操心，建议装载地址存储在PE文件的IMAGE_OPTIONAL_HEADER32中的ImageBase中，所以重定位表中只需要存储要修改的直接寻址指令的地址

重定位表由一系列重定位块组成，一个重定位块对应一个内存页，用来描述这个内存页中需要重定位的项，每个重定位块以一个IMAGE_BASE_RELOCATION开头，后面跟着一系列重定位项，每个重定位项占2个字节，SizeOfBlock = 4 + 4 + 2*重定位项数，所以重定位项数 = (SizeOfBlock - 8) / 2，每个重定位项占用2个字节共16位，VirtualAddress + 16位中的低12位就是要重定位指令的最终RVA，16位中的高4位用来表示属性，所有重定位块最终以一个VirtualAddress字段为0的IMAGE_BASE_RELOCATION结构结束。还有一个问题可以借此解答，假如PE的装载地址是0x00400000，代码的起始地址如果和装载地址一样的话，那第一页的重定位块的IMAGE_BASE_RELOCATION结构中的VirtualAddress的RVA就为0x00400000 - 0x00400000 = 0，此时 系统就会认为当前的重定位块结束了，导致重定位失败
