0x1 前言

Windows终端攻防越深入学习越发现基础的重要性，之前只是零散的学习Windows PE知识，趁着现在工作之余还有时间精力，准备系统的学习下Windows PE，本篇文章开始，会进行PE文件结构深度学习系列，最后会用这些知识实现一个PE Parser，如果你也能跟着这个系列学完，我相信你回头再看PE Loader、PE Packer、PE Injection、Process Hollowing、RDI等等，会有不一样的视角

0x2 PE结构概览

PE全称Portable Executable，是Windows中使用的可执行文件格式，它基于COFF文件格式（Common Object File Format）修改而来，准确的说PE文件格式是对COFF文件格式的扩展，其中PE File Header部分就是标准的COFF文件格式（后面会提到）

PE文件不只是EXE文件，还有DLL（动态链接库）、SRV（内核模块）、CPL（控制面板项）、等等

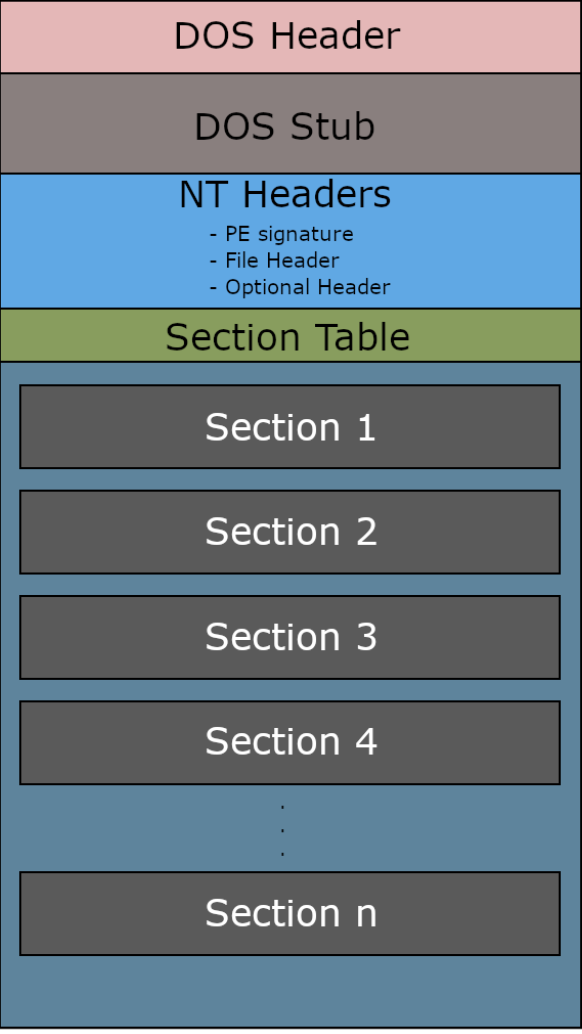

一个PE文件需要包含特定的内容，Windows PE Loader才能正确解析它，并将它载入内存，通常的PE文件结构如下图

我们用PE-bear打开一个实际的PE文件，可以看到结构如下

上图所示，一个PE文件的主要部分包括：DOS Header、DOS Stub、NT Headers、Section Table（我更习惯称之为Section Headers，后面多使用Section Headers）、Section

DOS Header

每个PE文件都以一个64字节大小的结构体开始，这个64字节大小的结构体称之为DOS Header（DOS头），因为它的存在，PE文件也叫MS-DOS可执行文件

DOS Stub

DOS Header之后就是DOS Stub（DOS存根），它从第65个字节开始，是一个兼容MS-DOS 2.0的可执行文件，它的作用就是，当被运行在DOS模式下，输出一个消息”This program cannot be run in DOS mode”，然后退出

NT Headers

NT Headers（NT头）包含3部分：

  1. Image File Signature（镜像文件签名，我更习惯称之为PE File Signature，PE文件签名，后面多使用PE File Signature）：一个4字节的内容，标识这是一个PE文件
  2. Image File Header（镜像文件头，我更习惯称之为PE File Header，PE文件头，后面多使用PE File Header）：是一个标准的COFF文件头，本质是一个结构体，里面包含PE文件相关信息
  3. Image Optional Header（镜像可选头，我更习惯称之为PE Optional Header，PE可选头，后面多使用PE Optional Header）：这部分叫PE可选头是因为像Object File这样的对象文件没有这部分，但像EXE这样的可执行文件必须得有这部分，它可以说是PE文件结构中最重要的部分

Section Table

紧随PE Optional Header之后就是Section Table（节表，我更习惯称之为Section Headers，节头，后面多使用Section Headers），它是一个结构体数组，每个结构体装有特定数据的相关信息，比如导出表、导入表、重定位表等等

Sections

节是PE文件实际存储数据的地方，包括代码、数据、资源等等

DOS Header

DOS Header是从PE文件起始位置开始的一个64字节大小的结构体，，在Windows中，它的存在只是为了向后兼容，由于它和DOS Stub的存在，使得PE文件也是一个MS-DOS下可执行文件，当它运行在MS-DOS下时，DOS Stub被执行，输出一条消息并退出（PE文件中的其他部分不会被执行），没有它们的话，PE文件在MS-DOS下执行将会报错

DOS Header的结构体定义位于winnt.h中，定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
typedef struct _IMAGE_DOS_HEADER {
    WORD   e_magic;
    WORD   e_cblp;
    WORD   e_cp;
    WORD   e_crlc;
    WORD   e_cparhdr;
    WORD   e_minalloc;
    WORD   e_maxalloc;
    WORD   e_ss;
    WORD   e_sp;
    WORD   e_csum;
    WORD   e_ip;
    WORD   e_cs;
    WORD   e_lfarlc;
    WORD   e_ovno;
    WORD   e_res[4];
    WORD   e_oemid;
    WORD   e_oeminfo;
    WORD   e_res2[10];
    LONG   e_lfanew;
  } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;

多数字段我们不用关注，只需要关注其中2个字段就可以了

  1. e_magic：DOS头的第一个成员，类型为WORD表示大小是2字节，它有一个固定值0x5A4D，对应的ASCII是”MZ”，它的作用可以理解为MS-DOS下可执行文件标识
  2. e_lfanew：DOS头的最后一个成员，位于DOS Header偏移0x3C处，它中的值是NT Headers的起始地址，PE Loader也是通过它获取真正PE部分的起始地址

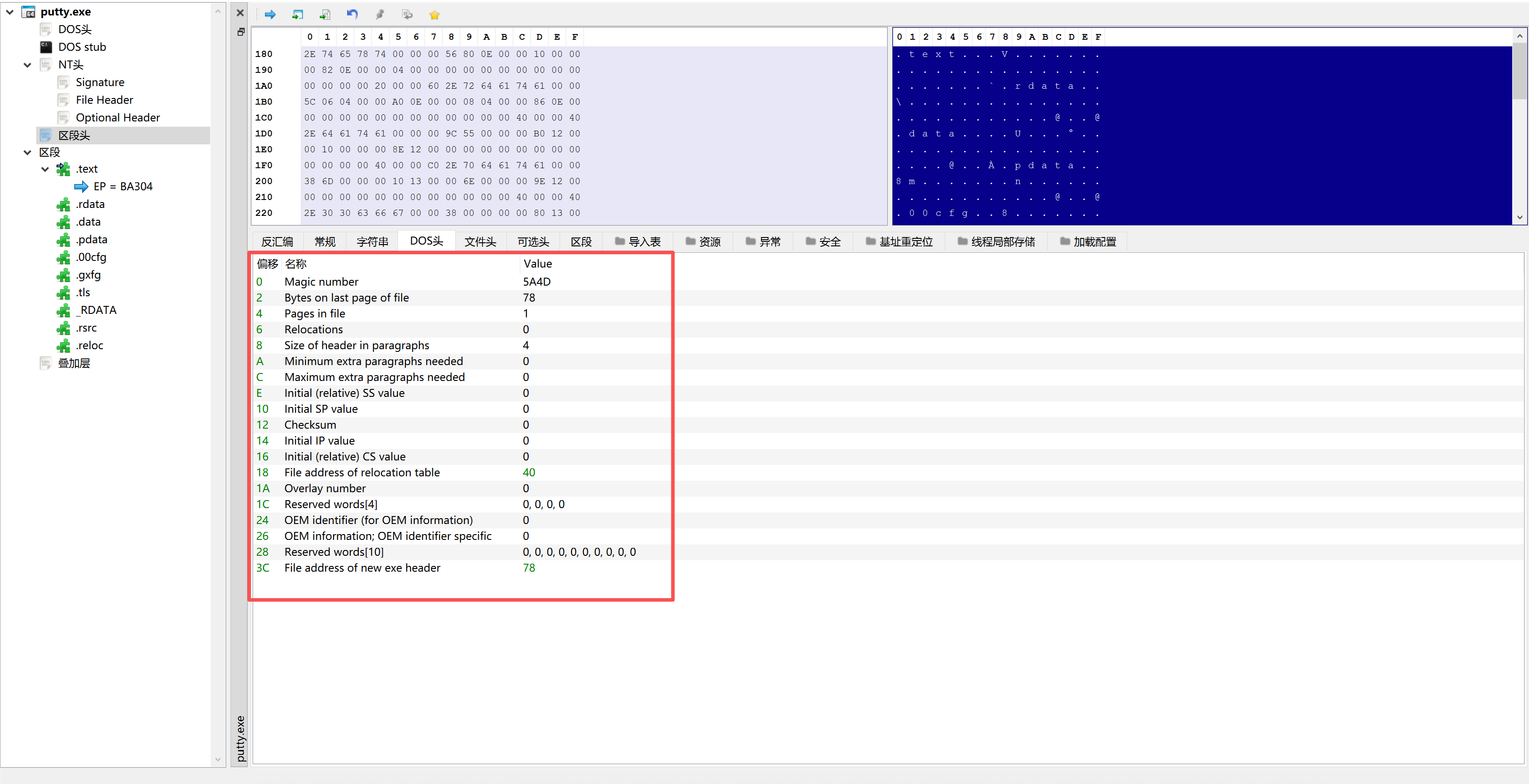

下图展示了一个实际PE文件中的DOS Header部分

可以看到第一个成员Magic Number的值为0x5A4D，最后一个成员位于DOS Header偏移0x3C处，它中的值0x78正是真正PE部分的起始地址

DOS Stub

DOS Stub本质是一段MS-DOS可执行程序，用来输出一个错误消息并退出，当PE文件运行在DOS模式下，会输出默认消息”This program cannot be run in DOS mode”，提示这个PE文件不能运行在DOS模式下，需要注意，这个消息的内容是可以修改的

DOS Stub不需要了解太多，我们来做点好玩的，试着逆向它

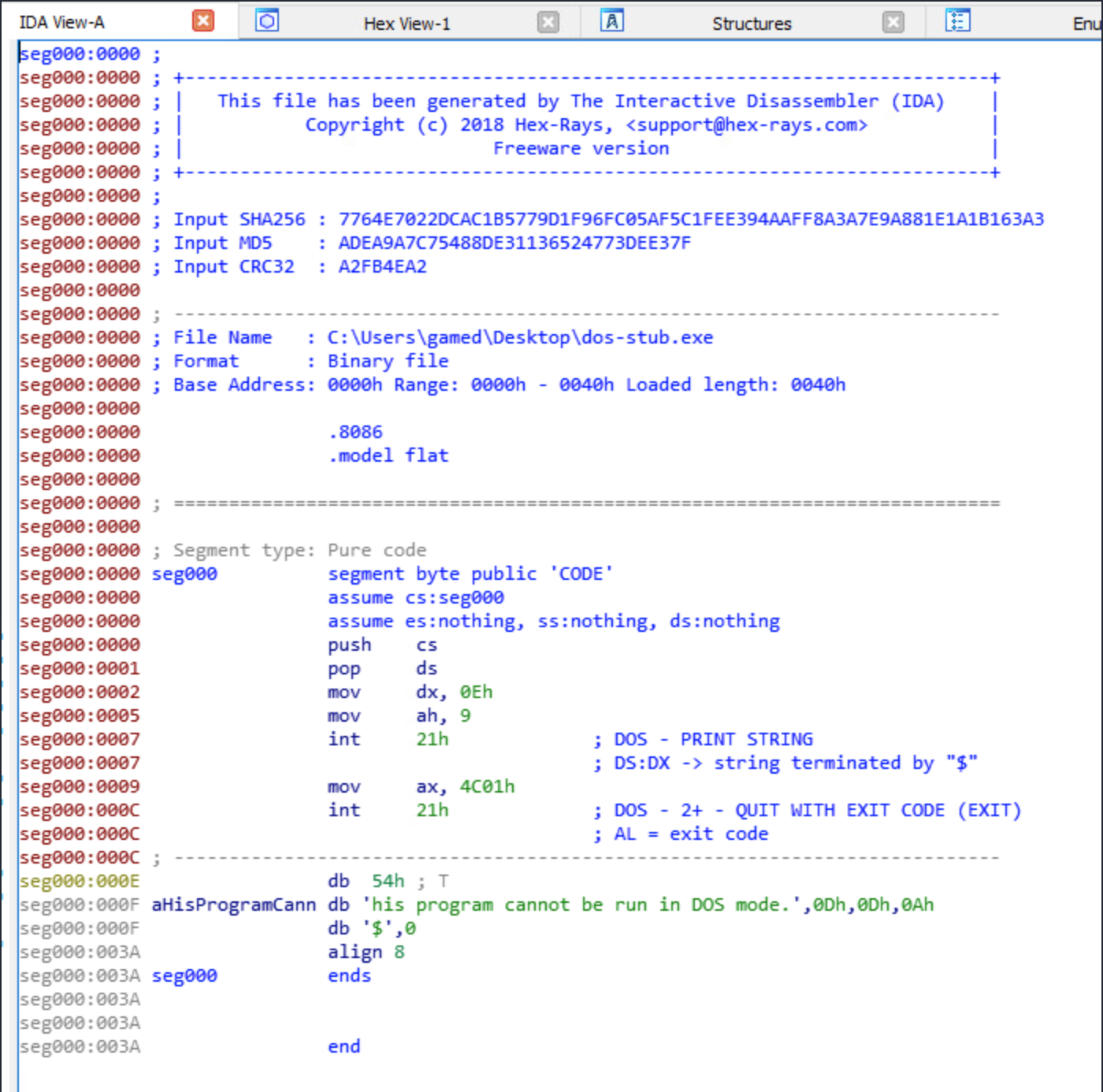

将它从PE-bear中拷贝出来，然后粘贴到010 editor中，并创建一个新的文件，使用IDA打开后可以看到程序的汇编代码

如果你学习过Windows16位汇编，你会发现代码并不复杂

1
2
push cs
pop ds
  • 代码段寄存器cs中的值入栈，再将栈顶的值（代码段寄存器cs的值）赋给数据段寄存器ds，也就是说让数据段寄存器的起始地址等于代码段寄存器的起始地址
    1
    2
    3
    mov dx, 0eh
    mov ah, 9
    int 21h
  • int 21h是DOS下的中断处理（就类似于Windows下的API调用），具体执行哪种类型的中断处理（API调用）取决于ah中的值，这里给ah赋值的9表示执行输出到屏幕功能，而输出的内容就是dx中的值，将0eh赋值给dx就是将那个字符串的地址赋值给dx
    1
    2
    mov ax, 4c01h
    int 21h
  • 这两个语句也同理，0x4c表示的含义是退出函数，放在ax的高16位ah中，0x01表示函数退出代码，放在ax的低16位al中，所以ax的值是0x4c01，结合到一起，执行退出函数的中断处理，并返回值1

完整的DOS API调用参考可以查看这里：https://en.wikipedia.org/wiki/DOS_API

Rich Header

在DOS Stub和NT Headers之间，其实还有一段数据，叫Rich Header（富有头），通常使用微软Visual Studio构建的exe才会有这个头，里面的数据用于表示VS的名字、类型、版本等等

很多讲述PE文件结构的文章都没有提到这个头，其实Rich Header并不是PE文件的标准内容，就是说，将这部分完全填充为0也不会影响PE文件，说到这里有没有想到什么?我们可以将PE文件内嵌的内容除了放到资源节，还可以放到这里，其实已经有恶意软件这么做了

在2018年冬奥会期间有一款名为Olympic Destroyer的恶意软件，这款恶意软件以伪造其他恶意软件而闻名，比如在Rich Header中伪造Lazarus threat group组织的特征，具体分析可参考：https://securelist.com/the-devils-in-the-rich-header/84348/

Rich Header中首先是一系列异或加密的数据，然后是Rich Header签名，最后是一个校验值，这个校验值也是异或加密的密钥

下图中可以看到Rich Header中主要是微软VS编译工具的相关信息
