0x1 前言

上一篇文章探讨了DOS Header以及逆向了DOS Stub，本篇文章谈论NT Headers

开始之前我们需要先明确一个重要概念，RVA（Relative Virtual Address，相对虚拟地址），它是相对于基址的偏移地址，其中映像基址是PE文件被载入内存后的起始地址，也就是说实际地址 = 相对虚拟地址 + 映像基址

回顾一下上一篇文章中提到的，PE文件结构从上到下依次是：DOS Header -> DOS Stub -> Rich Header -> NT Headers -> Section Header -> Section1 Section2 … SectionN

其中，NT Headers从上到下依次是：PE Signature -> PE File Header -> PE Optional Header，本篇文章就是详细讲述这部分内容

0x2 NT Headers

NT Headers是一个结构体，名为IMAGE_NT_HEADERS，结构体定义位于winnt.h中，定义如下

1
2
3
4
5
6
7
8
9
10
11
typedef struct _IMAGE_NT_HEADERS64 {
    DWORD Signature;
    IMAGE_FILE_HEADER FileHeader;
    IMAGE_OPTIONAL_HEADER64 OptionalHeader;
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;

typedef struct _IMAGE_NT_HEADERS {
    DWORD Signature;
    IMAGE_FILE_HEADER FileHeader;
    IMAGE_OPTIONAL_HEADER32 OptionalHeader;
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

_IMAGE_NT_HEADERS64是针对64位PE，_IMAGE_NT_HEADERS是针对32位PE，可以看到，它有3个成员：

  • DWORD类型的Signature
  • IMAGE_FILE_HEADER结构体类型的FileHeader
  • IMAGE_OPTIONAL_HEADER64(IMAGE_OPTIONAL_HEADER32)结构体类型的OptionalHeader

0x3 PE Signature

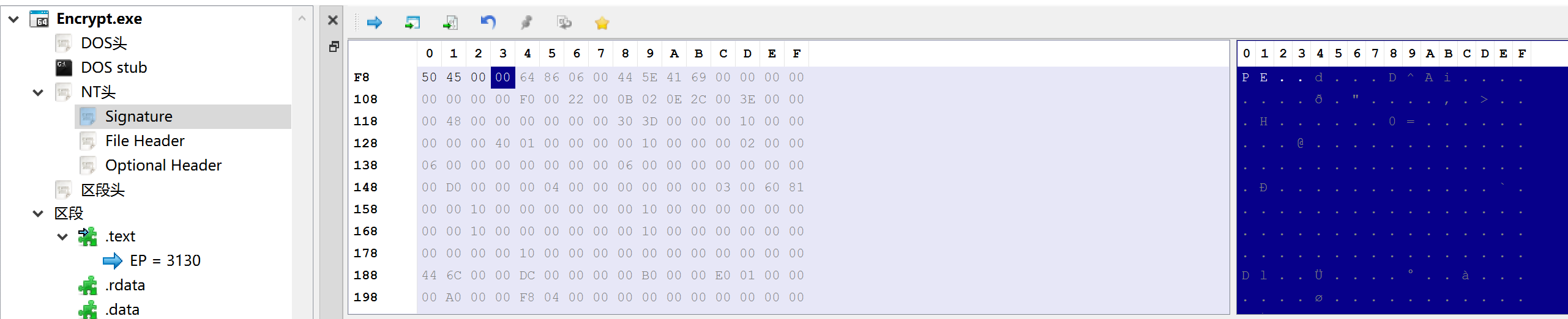

NT Headers中的第1个成员，变量名是Signature，DWORD类型表示它是一个4字节无符号整型，它里面是一个固定值0x00004550，x86架构使用小端序，所以在内存中的顺序为50 45 00 00，翻译成ASCII是P E \0 \0，我们用PE-bear查看一个实际PE文件

0x4 PE File Header

NT Headers中的第2个成员，也叫做COFF File Header，是一个IMAGE_FILE_HEADER类型的结构体，结构体定义位于winnt.h中，定义如下

1
2
3
4
5
6
7
8
9
typedef struct _IMAGE_FILE_HEADER {
    WORD    Machine;
    WORD    NumberOfSections;
    DWORD   TimeDateStamp;
    DWORD   PointerToSymbolTable;
    DWORD   NumberOfSymbols;
    WORD    SizeOfOptionalHeader;
    WORD    Characteristics;
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;

它包含7个成员

  • Machine：这个字段表示可执行文件是运行在x86还是x86-64上，值为0x14c表示x86，值为0x8864表示x86-64，还有其他值，但是我们不关心，具体可以参考：https://learn.microsoft.com/en-us/windows/win32/debug/pe-format
  • NumberOfSections：这个字段表示节的数量（节的数量也就是节头的数量）
  • TimeDateStamp：这个字段是一个unix时间戳，表明文件被创建的时间
  • PointerToSymbolTable和NumberOfSymbols：当有COFF符号表的时候，PointerToSymbolTable表示相对COFF符号表的文件偏移，NumberOfSymbols表示符号表中项的数量，但是由于不鼓励使用COFF调试信息，所以并没有COFF符号表，这两项通常被设置为0
  • SizeOfOptionalHeader：这个字段表示PE Optional Header的大小
  • Characteristics：表明文件属性的标志，文件可以是可执行文件，也可以是系统文件，等等，具体可以参考：https://learn.microsoft.com/en-us/windows/win32/debug/pe-format

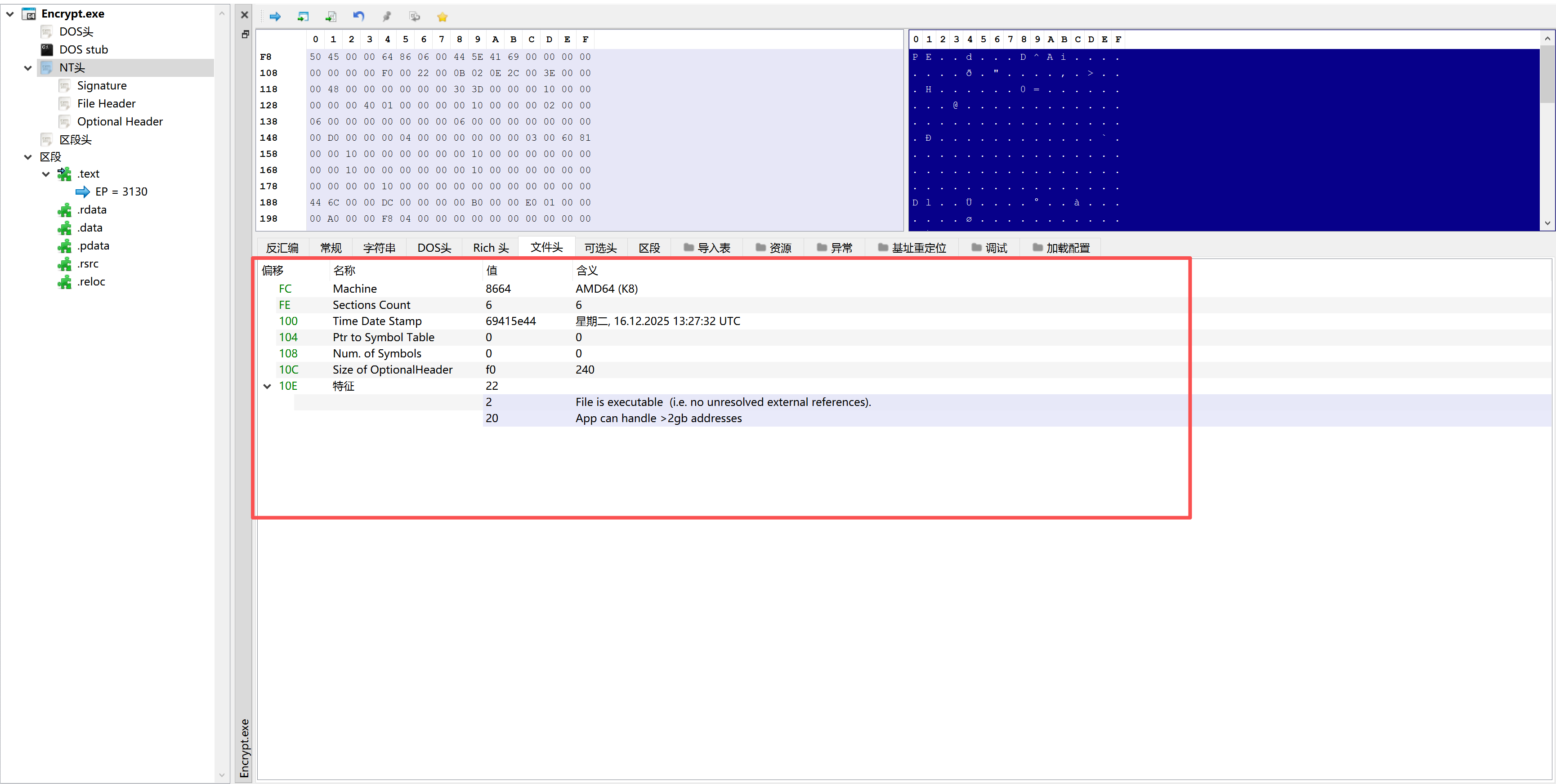

下图是一个实际PE文件的PE File Header部分

0x5 PE Optional Header

NT Headers中的第3个成员，也是一个结构体，它叫PE可选头是因为有些文件类型，比如对象文件并没有这部分，但对PE文件来说，它是至关重要的，它没有一个固定大小，可以从PE File Header的成员SizeOfOptionalHeader获取PE Optional Header的大小，结构体定义如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
typedef struct _IMAGE_OPTIONAL_HEADER {
    //
    // Standard fields.
    //
    WORD    Magic;
    BYTE    MajorLinkerVersion;
    BYTE    MinorLinkerVersion;
    DWORD   SizeOfCode;
    DWORD   SizeOfInitializedData;
    DWORD   SizeOfUninitializedData;
    DWORD   AddressOfEntryPoint;
    DWORD   BaseOfCode;
    DWORD   BaseOfData;

    //
    // NT additional fields.
    //
    DWORD   ImageBase;
    DWORD   SectionAlignment;
    DWORD   FileAlignment;
    WORD    MajorOperatingSystemVersion;
    WORD    MinorOperatingSystemVersion;
    WORD    MajorImageVersion;
    WORD    MinorImageVersion;
    WORD    MajorSubsystemVersion;
    WORD    MinorSubsystemVersion;
    DWORD   Win32VersionValue;
    DWORD   SizeOfImage;
    DWORD   SizeOfHeaders;
    DWORD   CheckSum;
    WORD    Subsystem;
    WORD    DllCharacteristics;
    DWORD   SizeOfStackReserve;
    DWORD   SizeOfStackCommit;
    DWORD   SizeOfHeapReserve;
    DWORD   SizeOfHeapCommit;
    DWORD   LoaderFlags;
    DWORD   NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;



typedef struct _IMAGE_OPTIONAL_HEADER64 {
    WORD        Magic;
    BYTE        MajorLinkerVersion;
    BYTE        MinorLinkerVersion;
    DWORD       SizeOfCode;
    DWORD       SizeOfInitializedData;
    DWORD       SizeOfUninitializedData;
    DWORD       AddressOfEntryPoint;
    DWORD       BaseOfCode;
    ULONGLONG   ImageBase;
    DWORD       SectionAlignment;
    DWORD       FileAlignment;
    WORD        MajorOperatingSystemVersion;
    WORD        MinorOperatingSystemVersion;
    WORD        MajorImageVersion;
    WORD        MinorImageVersion;
    WORD        MajorSubsystemVersion;
    WORD        MinorSubsystemVersion;
    DWORD       Win32VersionValue;
    DWORD       SizeOfImage;
    DWORD       SizeOfHeaders;
    DWORD       CheckSum;
    WORD        Subsystem;
    WORD        DllCharacteristics;
    ULONGLONG   SizeOfStackReserve;
    ULONGLONG   SizeOfStackCommit;
    ULONGLONG   SizeOfHeapReserve;
    ULONGLONG   SizeOfHeapCommit;
    DWORD       LoaderFlags;
    DWORD       NumberOfRvaAndSizes;
    IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;

可以看到，结构体的前8个成员是COFF文件格式的标准成员（注意PE32是9个成员，PE32+是8个成员），剩下的成员是微软针对Windows PE扩展的

就像NT Headers中提到的，32位PE和64位PE差别就在于PE Optional Header，主要体现在两方面

  1. 成员个数：32位OptionalHeader有31个成员，64位OptionalHeader有30个成员，32位OptionalHeader中多的成员是BaseOfData，它是DWORD类型，表示相对于data节的RVA
  2. 一些成员的类型：有5个成员在32位OptionalHeader中是DWORD类型，在64位OptionalHeader中是ULONGLONG类型，分别是：ImageBase、SizeOfStackReserve、SizeOfStackCommit、SizeOfHeapReserve、SizeOfHeapCommit

然后分别看一下每个成员

  • Magic：这个字段表示当前的PE文件是一个32位PE，还是一个64位PE，值为0x10B表示这是一个32位PE，值为0x20B表示这是一个64位PE，IMAGE_FILE_HEADER.Machine是被Windows PE Loader忽略的
  • MajorLinkerVersion和MinorLinkerVersion：这两个字段表示链接器的主版本号和次版本号
  • SizeOfCode：这个字段表示text段（代码段）的大小，如果有多个代码段，表示全部代码段大小的总和
  • SizeOfInitializedData：这个字段表示data段（初始化数据段）的大小，如果有多个初始化数据段，表示全部大小的总和
  • SizeOfUninitializedData：这个字段表示bss段（未初始化数据段）的大小，如果有多个未初始化数据段，表示全部大小的总和
  • AddressOfEntryPoint：程序被载入内存时入口点的RVA，当载入PE文件时，入口点是程序起始地址的RVA，当载入驱动程序时，入口点是初始化函数的RVA，对于DLL来说，入口点是可选的，当没有入口时，这个字段的值为0
  • BaseOfCode：PE文件被载入内存后，text段起始地址的RVA
  • BaseOfData：只存在32位PE中，PE文件被载入内存后，data段起始地址的RVA
  • ImageBase：这个字段表示PE文件被载入内存后第一个字节的地址，这个地址必须是64K的整数倍，实际上由于KASLR等内存保护措施，几乎不会使用这个地址作为PE的内存基址，PE Loader会选择一个未使用的内存地址作为PE的内存基址，然后开始地址修复，修改所有使用这个地址作为常量的地址，这个过程也叫重定位，这些常量位于一个特殊的节，称为reloc节（重定位节）
  • SectionAlignment：这个字段表示内存中节对齐的最小单位，默认值是特定架构（x86或x86-64）的内存页大小，微软规定它的值不能小于FileAlignment
  • FileAlignment：这个字段表示文件中节对齐的最小单位，不足的填充0，微软规定它的值应该是512到64 * 1024之间2的整次幂，如果SectionAlignment的值小于内存页的大小，那么FileAlignment的值和SectionAlignment的值必须一致
  • MajorOperatingSystemVersion、MinorOperatingSystemVersion、MajorImageVersion、MinorImageVersion、MajorSubsystemVersion、MinorSubsystemVersion：MajorOperatingSystemVersion和MinorOperatingSystemVersion指定了所需操作系统的主版本号和次版本号，后四个字段指定了PE文件的主版本号和次版本号，子系统的主版本号和次版本号
  • Win32VersionValue：一个保留字段，值为0
  • SizeOfImage：这个字段表示PE文件的大小（包含全部的头），单位是字节，当PE文件被载入到内存时，PE Loader会使用这个字段的值，所以值需要是SectionAlignment的整数倍
  • SizeOfHeaders：这个字段表示全部头的大小，包括从DOS Header的第一个字节到Section Header的最后一个字节
  • CheckSum：PE文件的校验值，当PE文件被载入到内存时用到
  • Subsystem：这个字段指定了运行当前PE文件需要的Windows子系统（如果有的话），完整的值可以参考：https://learn.microsoft.com/en-us/windows/win32/debug/pe-format
  • DLLCharacteristics：这个字段指定了PE文件的一些特征，比如是否兼容DEP机制、再比如能否在运行时进行重定位，完整的值可以参考：https://learn.microsoft.com/en-us/windows/win32/debug/pe-format
  • SizeOfStackReserve、SizeOfStackCommit、SizeOfHeapReserve、SizeOfHeapCommit：这几个字段指定了要保留的栈大小、要提交的栈大小、要保留的堆大小、要提交的堆大小
  • LoaderFlags：一个保留的字段，值为0
  • NumberOfRvaAndSizes：DataDirectory数组的大小
  • DataDirectory：IMAGE_DATA_DIRECTORY数组（在下一篇文章中会详细讲述它）

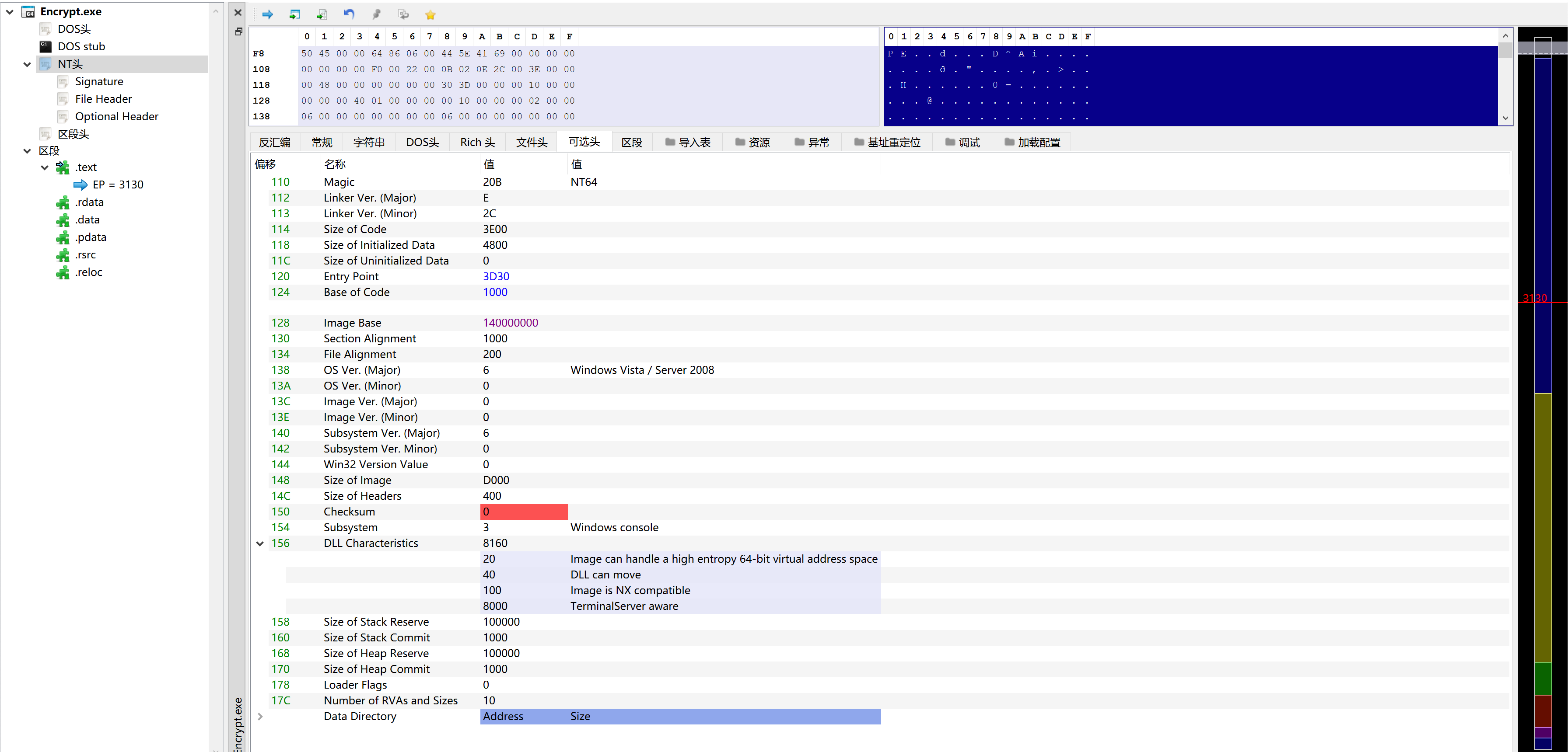

我们看一个实际PE文件的PE Optional Header

如图所示，可以看到字段Magic的值为20B，表示这是一个64位的PE文件

程序执行入口点的RVA是0x3D30，加上基址140000000就是140003D30，代码段起始地址是1000，加上基址140000000就是140001000，符合程序执行入口点落在代码段内，但不是代码段的起始地址

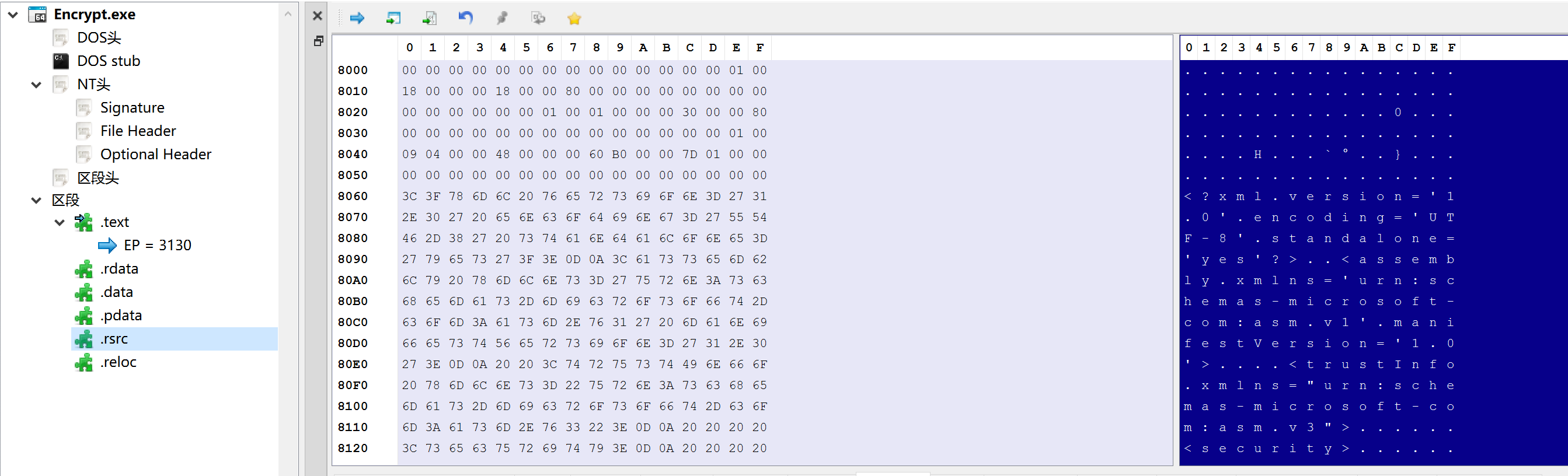

FileAlignment是0x200，我们可以检查一下，这个PE文件是否符合FileAlignment对齐的要求，首先资源节.rsrc的起始地址是0x8000

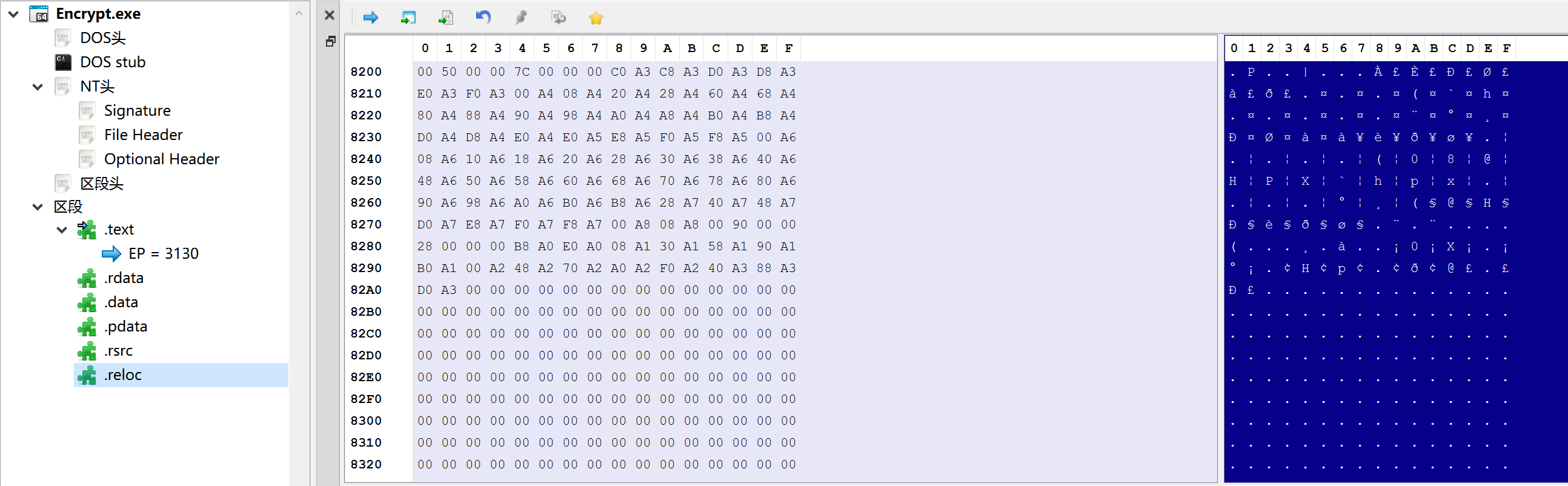

重定位节.reloc的起始地址是0x8200

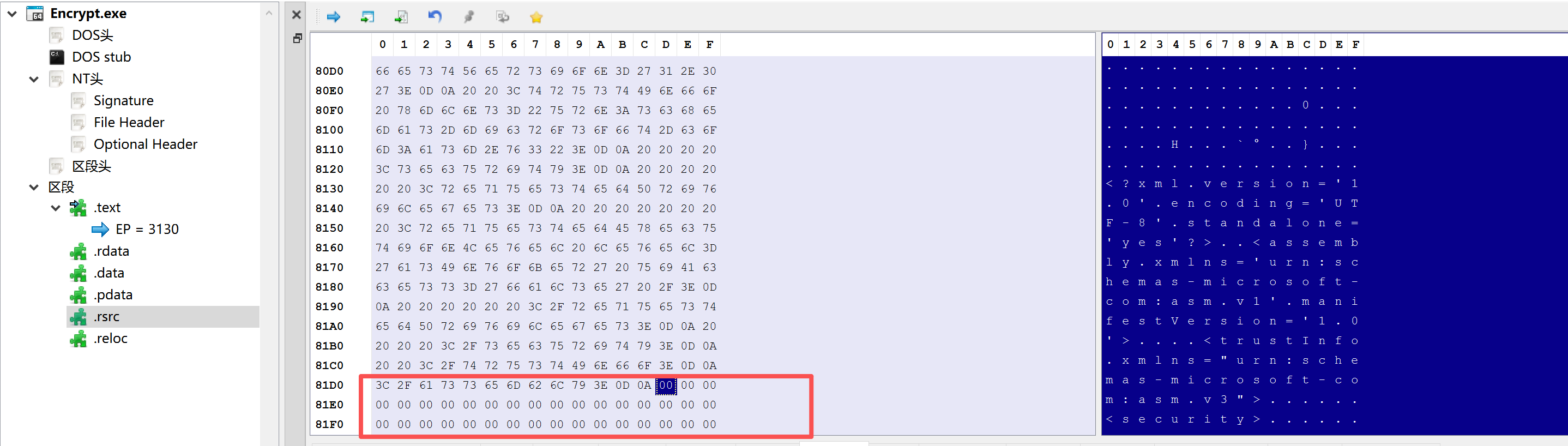

可以看到从0x81DD开始就没有实际数据了，剩下的被填充为0，直到0x81FF

Data Directory部分将在下一篇文章讲述

参考链接

https://0xrick.github.io/win-internals/pe4/
