0x1 前言

本篇文章是系列的最后一部分内容，讲述PE文件如何存储它需要用到的外部函数，也就是PE Import，以及PE文件如何处理需要重定位的地址，也就是PE Relocation

PE Import主要是三部分：导入目录表（Import Directory Table）、导入查询表（Import Lookup Table）、导入地址表（Import Address Table），这三部分都位于.idata（导入数据节）中

还记得前面文章中提到的Data Directory么，里面的每一个索引对应一段特殊功能的数据，这三部分就是特殊功能的数据

关于PE Relocation会讲述它PE重定位是什么，它在哪里，如何进行重定位

0x2 导入目录表（Import Directory Table）

导入目录表是从.idata节起始地址开始的一段特殊数据，它是一个IMAGE_IMPORT_DESCRIPTOR结构体数组，数组中的每个成员对应一个需要导入的DLL，它没有固定大小，数组中最后一个成员的所有值被置为0，来表示导入目录表的结尾，IMAGE_IMPORT_DESCRIPTOR的定义如下

1
2
3
4
5
6
7
8
9
10
11
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
    union {
        DWORD   Characteristics;
        DWORD   OriginalFirstThunk;
    } DUMMYUNIONNAME;
    DWORD   TimeDateStamp;
    DWORD   ForwarderChain;
    DWORD   Name;
    DWORD   FirstThunk;
} IMAGE_IMPORT_DESCRIPTOR;
typedef IMAGE_IMPORT_DESCRIPTOR UNALIGNED *PIMAGE_IMPORT_DESCRIPTOR;

OriginalFirstThunk：是导入查询表的RVA
TimeDateStamp：如果没使用绑定导入，这个字段值为0，如果使用绑定导入，这个字段值为-1，如果开始没使用绑定导入，后面发生绑定导入，那时间戳会被更新为DLL的时间戳，当使用绑定导入时，这个字段的值始终为-1，此时DLL的真实时间戳位于绑定导入目录表IMAGE_BOUND_IMPORT_DESCRIPTOR中（这段看不懂也没关系，后面会介绍绑定导入，可以再回过头来看）
ForwarderChain：第一个转发链引用的索引，转发链是负责DLL转发的，当一个DLL想要转发它的一些导出函数到另外一个DLL
Name：包含要导入DLL的名字的ASCII字符串的RVA
FirstThunk：导入地址表的RVA

绑定导入（Bound Imports）

绑定导入的含义是提前计算要导入函数的地址，在编译阶段由链接器计算和写入到绑定导入数据目录表

绑定导入本质是一种优化机制，它减少了PE文件载入内存后，PE Loader解析函数地址并填充到IAT的时间，但是如果提前计算的地址不等于实际地址（DLL版本更新了），那PE Loader还是需要重新计算函数地址，并写入IAT

在讨论IMAGE_IMPORT_DESCRIPTOR.TimeDateStamp的时候，提到了当使用绑定导入的时候，日期时间戳设置为-1，实际上DLL的日期时间戳可以在绑定导入数据目录的IMAGE_BOUND_IMPORT_DESCRIPTOR中发现

绑定导入数据目录（Bound Import Data Directory）

绑定导入数据目录和导入目录表类似，只不过它里面的信息是关于绑定导入，它是一个IMAGE_BOUND_IMPORT_DESCRIPTOR结构体数组，同样最后一个成员的全部值为0，其中IMAGE_BOUND_IMPORT_DESCRIPTOR的定义如下

1
2
3
4
5
6
typedef struct _IMAGE_BOUND_IMPORT_DESCRIPTOR {
    DWORD   TimeDateStamp;
    WORD    OffsetModuleName;
    WORD    NumberOfModuleForwarderRefs;
// Array of zero or more IMAGE_BOUND_FORWARDER_REF follows
} IMAGE_BOUND_IMPORT_DESCRIPTOR,  *PIMAGE_BOUND_IMPORT_DESCRIPTOR;

TimeDateStamp：被导入DLL的时间戳
OffsetModuleName：包含要导入DLL的名字的ASCII字符串的RVA，它是相对于IMAGE_BOUND_IMPORT_DESCRIPTOR起始地址的RVA
NumberOfModuleForwarderRefs：紧随这个结构体之后下一个结构体IMAGE_BOUND_FORWARDER_REF的数量，IMAGE_BOUND_FORWARDER_REF是一个几乎等同于IMAGE_BOUND_IMPORT_DESCRIPTOR的结构体，唯一的区别是最后一个成员是被保留的

0x3 导入查询表（Import Lookup Table）

导入查询表，也叫导入名称表

每一个要导入的DLL都有一个导入查询表，IMAGE_IMPORT_DESCRIPTOR.OriginalFirstThunk中的值就是对应DLL的导入查询表的RVA

导入查询表的本质是对DLL中用到的函数的引用，它告诉PE Loader，DLL中的哪些函数是被用到的

导入查询表是一个4字节的数组（对于32位PE），或者8字节的数组（对于64位PE），最后一个成员值为0表示导入查询表的结束

64位数字（8字节）中，每一位的含义如下：

  • 最后一位（32位PE中是Bit 31，64位PE中是Bit 63）：称为序号名称标志位，它指定了是通过名字还是通过序号导入函数
  • Bits 0-15（序号名称标志位为1）：如果序号名称标志位为1的话，则Bits 0-15装的是16位的序号，用这个序号来导入函数，Bits 16-30（Bits 16-62）值为0
  • Bits 0-30（序号名称标志位为0）：如果序号名称标志位为0的话，则Bits 0-30（Bits 0-62）装的是函数名称表的RVA

其中函数名称表是一个结构体，定义在winnt.h中，定义如下

1
2
3
4
typedef struct _IMAGE_IMPORT_BY_NAME {
    WORD    Hint;
    CHAR   Name[1];
} IMAGE_IMPORT_BY_NAME, *PIMAGE_IMPORT_BY_NAME;
  • Hint：一个2字节的数字用来查找函数，这个数字首先作为DLL导出函数名称表的索引，如果查找失败，那么会在DLL导出函数名称表执行二分搜索
  • Name：包含要导入函数的名称，以Null结尾

0x4 导入地址表（Import Address Table）

在PE文件中IAT完全等于导入查询表，不同的地方在于，PE文件载入内存时，IAT中的地址被绑定导入数据目录中的地址覆盖

梳理一下，PE Loader在解析的时候，首先通过NT Headers -> PE Optional Header -> Data Directory[IMAGE_DIRECTORY_ENTRY_IMPORT]来找到导入目录表的地址

然后通过IMAGE_IMPORT_DESCRIPTOR -> OriginalFirstThunk找到ILT的地址，通过IMAGE_IMPORT_DESCRIPTOR -> FirstThunk找到IAT的地址，PE文件载入到内存前，IAT等于ILT，PE文件载入内存后，PE Loader会使用实际地址覆盖IAT中的地址

如果在编译期间使用了绑定导入，就会有绑定导入数据目录，PE文件载入时无需重新计算实际地址，直接使用绑定导入数据目录中的地址替换，没使用绑定导入的话，就需要PE文件载入时计算

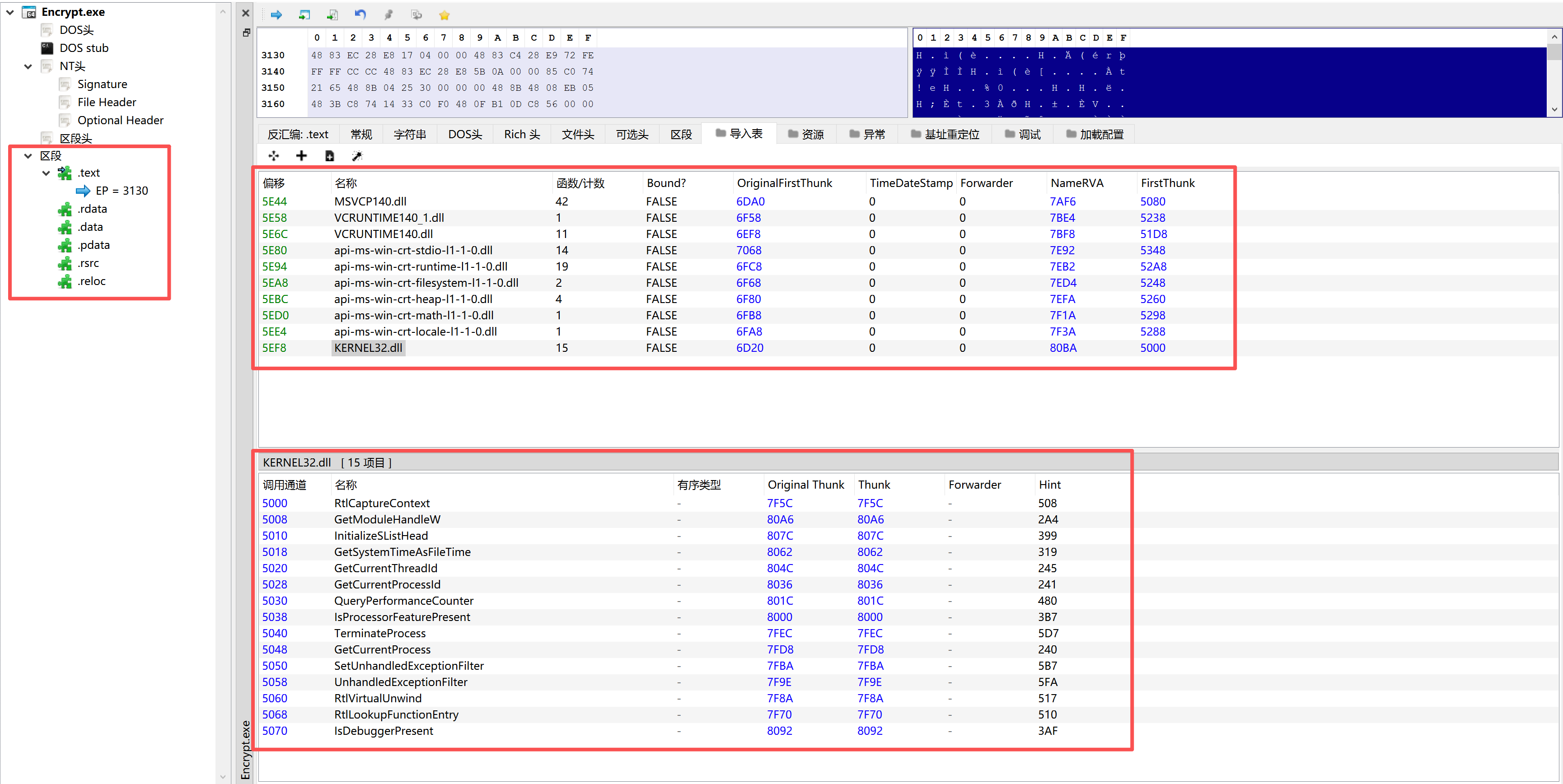

我们看一个实际PE文件的导入部分，这个PE文件没有.idata（导入节）

可以看到导入了哪些DLL，以及每个DLL导入了哪些函数，上述图片中IAT不等于ILT是因为链接器启用了IAT分离优化，将IAT和ILT放在不同节区，IAT因为后期会写入放在.data节，ILT是只读的放在.rdata节，不管它们是否相等，作用是不变的

  • ILT负责“记录要导入的函数”
  • IAT负责“存储函数的真实地址（加载后）”

0x5 基址重定位

重定位是什么

PE文件在编译时，编译器会假设PE文件载入内存时的基地址是IMAGE_OPTIONAL_HEADER.ImageBase，然后根据这个基址计算后得出一些硬编码地址，但由于ASLR等安全机制，PE文件在载入内存时，几乎不会使用ImageBase这个基址，这个时候，硬编码那些地址就无效了，所以需要重定位

全部硬编码的地址被集中在一个区域，这个区域称为重定位表，上一篇文章讲述了，PE Option Header->Data Directory[BASERELOC]就负责指向重定位表，并且重定位表位于.reloc节中

举个小例子演示一下

1
2
int test = 2;
int* testPtr = &test;

在编译时，假设PE在内存的基地址是0x1000，然后test的偏移地址是0x100，那么test在内存中的地址就是0x1100，testPtr的值也就是0x1100，然后当PE实际载入到内存后，基地址变成了0x4000，这个时候重定位需要做的是，0x1100 + (0x2000 - 0x1000) = 0x2100，重定位修复后，testPtr的值变为0x2100

重定位表

.reloc节本质不是一个结构体，而是由多个紧密相邻的重定位块组成的（需要注意，这里的紧密相邻需要遵循4字节对齐，就是起始地址需要是4或者4的整数倍），最后一个重定位块是空块，表示重定位表的结束，每个重定位块对应一个4KB页面，其中每个重定位块的结构是一个重定位块头 + 多个重定位块项，重定位块头是一个结构体，定义如下

1
2
3
4
5
typedef struct _IMAGE_BASE_RELOCATION {
    DWORD   VirtualAddress;
    DWORD   SizeOfBlock;
} IMAGE_BASE_RELOCATION;
typedef IMAGE_BASE_RELOCATION UNALIGNED * PIMAGE_BASE_RELOCATION;

VirtualAddress：表示指向的4KB页面的起始地址
SizeOfBlock：表示当前重定位块的大小

每个重定位块项对应一个需要修改的硬编码地址，所以有几个重定位块项，要看这个4KB页面有几个硬编码地址，重定位块项是WORD类型，也就是2字节，16位，其中高4位用来表示这个硬编码地址的重定位类型（比如最常见的IMAGE_REL_BASED_HIGHLOW，表示“修正32位地址”），低12位用来寻址，4KB=4096字节=2的12次幂，所以用12位来寻址刚好可以覆盖4KB大小

需要重定位修复的地址 = PE基址 + VirtualAddress + 低12位的地址

下图所示是一个实际PE文件的重定位表，可以看到它有2个重定位块，拿第一个重定位块来说，它指向的页面偏移地址是0x5000，那个页面中需要重定位的块项数是0x3A，重定位块本身的大小是0x7C

重定位块头固定是8字节，7C(124) - 8 = 116，每个重定位块项占2个字节，所以重定位块项的数量是 116 / 2 = 58(3A)
